Un infime détail sur le porte-bagages de malle : s'il est possible de plier la barre transversale à l'arrière... dans la réalité, elle est horizontale, façon mini-aileron... ici, elle est dressée verticalement, façon aérofrein...

[jercam]

tu as raison, c'est plus visible sur certaines photos

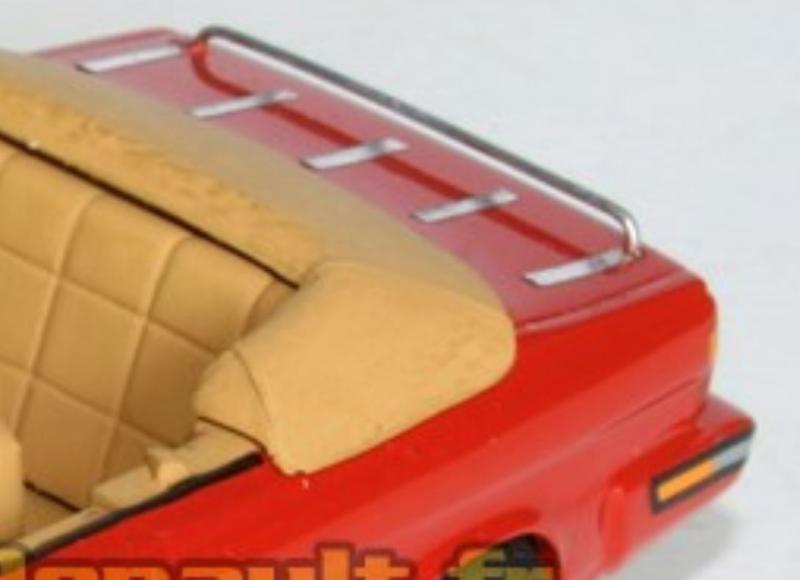

pour voir en vrai

[ultimate titine]

Je crois deviner des rainures sur la pièce en photodécoupe qui doivent amorcer le pliage...

[Speewy]

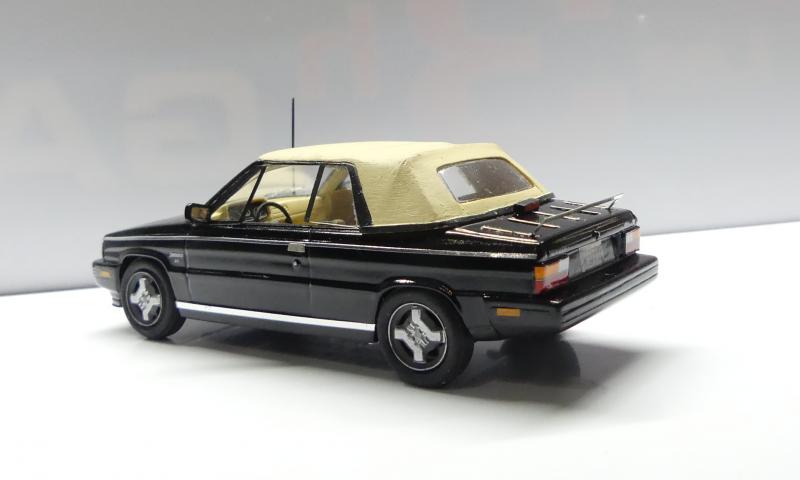

Voilà incidence corrigée, cela va donner un peu plus d'appui sur le train arrière .

[jercam]

[mustang16]

[a310v6]

du très beau boulot

[ultimate titine]

Je crois deviner des rainures sur la pièce en photodécoupe qui doivent amorcer le pliage...

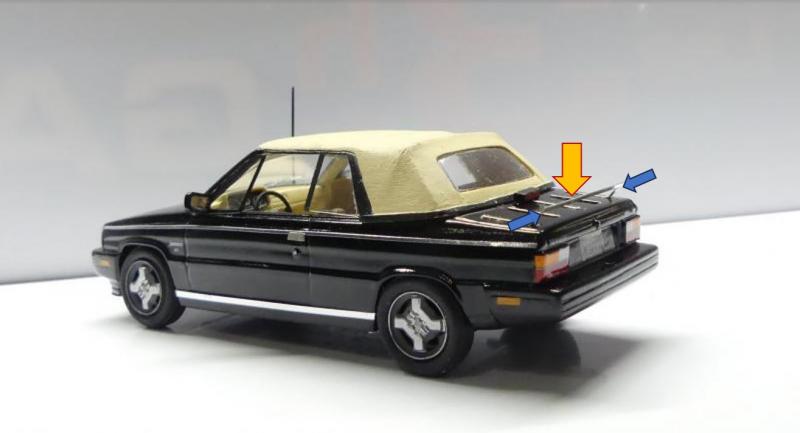

Au risque d'usurper le titre de "pinailleur", je voyais plutôt ses rainures là (flèches bleues) :



Sinon, l'inclinaison des supports latéraux est parfaite ! Tout comme le reste de la voiture bien sûr !

[jercam]

T'as de bons yeux, je vois pas grand chose même en
agrandissant

[Trafic95]

Ça pinaille !!

[jercam]

Pat, la barre transversale en haut est-elle bien à plat ? sur la photo, je me rends compte qu'elle a l'air inclinée ou c'est un effet d'optique ?

[ultimate titine]

Voilà, c'était mon impression aussi...

[Speewy]

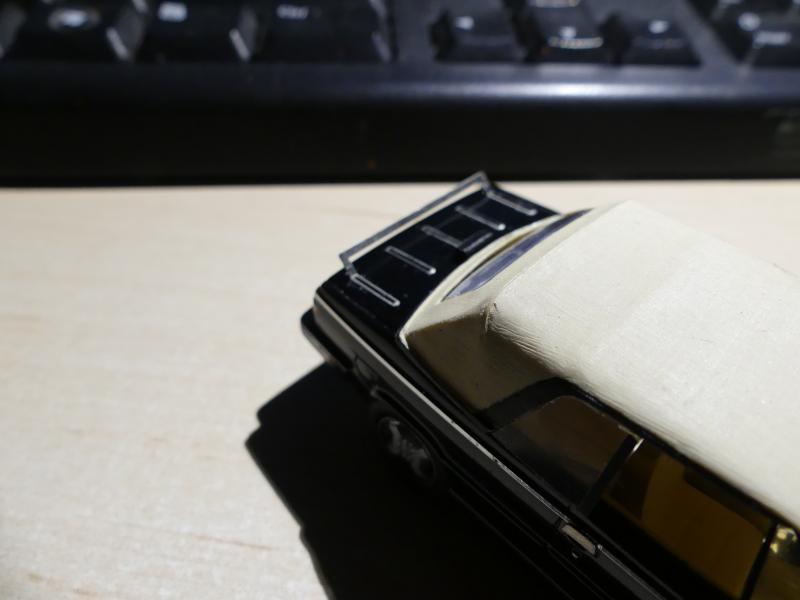

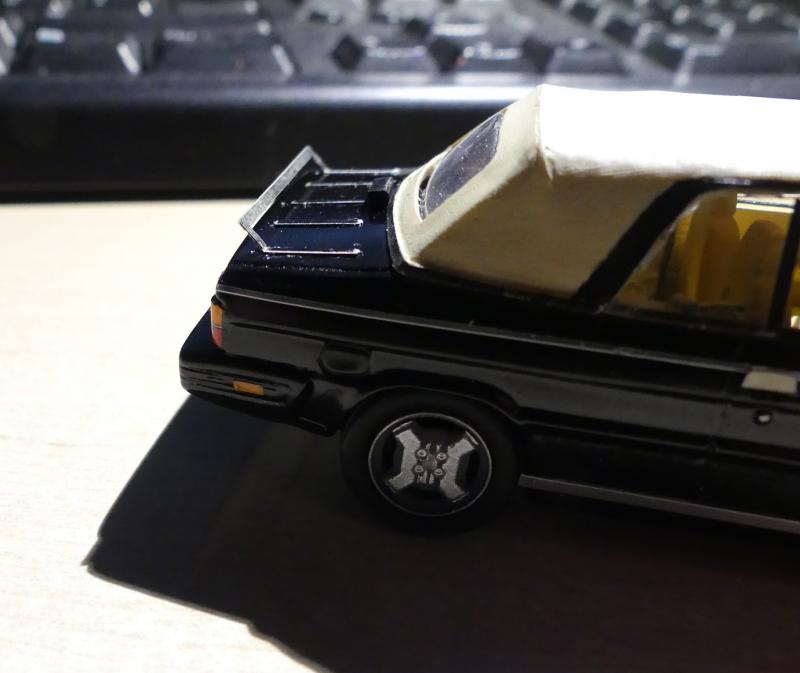

Autres photos du porte bagages.

[jercam]

Ah oui, c'est pas du tout comme ça. La lame doit être complètement à plat. On doit bien le voir sur la photo que j'ai mise au dessus

[Speewy]

Le détourage à plat ne permet pas la forme voulue, soit il faut réaliser un pliage en Z, mais la lame supérieur étant trop large cela risque de choquer.
La photodécoupe faisant seulement 1/10em cela reste fragile.
Rien ne m'empêche de voir pour un plan B comme celle vu dans la Bible.
